Konfigurasi iSCSI pada centos 6.6

Topologi :

Tabel Addressing :

Tujuan

Dapat mengetahui apa itu storage server dan bagaimana cara menggunakannya
Dapat mengetahui cara bekerjanya storage server
Dapat mengetahui cara konfigurasi iSCSI
Dapat mengetahui bagaimana klien menggunakannya

Konsep Dasar

iSCSI merupakan kependekan dari Internet Small Computer System Interface. iSCSI merupakan storage yang menggunakan protokol TCP/IP sebagai penghubung antara degan storage dengan server, dengan kata lain iSCSI digunakan menghubungkan hard disj beserta transfer data melalui jaringan internet maupun lokal.

Kelebihan iSCSI yaitu :

Bisa menambah kapasitas hard disk tanpa hatus memasukan hard disk ke dalam server
Hard disk iSCSI bertingkah laku seperti hard disk internal yang bisa diformat dan dipartisi
Jika kapasitas hard disk internal sudah tidak cukup, mau tidak mau harus menggunakan external storage, yang salah satunya iSCSI.
Lebih mudah melakukan backup secara remote dari jarak jauh

Kebutuhan yang diperlukan dalam membangun iSCSI yaitu :

Hard disk baru untuk dishare sebagai hard disk iscsi
Target berfungsi untuk melakukan sharing hardisk yang baru saja ditambahkan
Initiator berfungsi yang menggunakan hard disk yang sudah di sharing. Initiator juga bisa memformat partisi tersebut.

Untuk hard disk yang ditambahkan menggunakan fitur LVM. Dengan LVM, disk atau partsisi bisa dibuat menjadi 1 buah Logical Volume dengan kata lain dapat menggabungkan 2 disk atau partisi menjadi partisi baru dengan gabukan dari kapasitas masing-masing seperti RAID 0.

Konsep LVM yaitu semua hard disk yang ingin kita tambahkan di masukan ke physical volume, lalu semua yang kita masukan ke physcal volume di masukan ke volume group dengan nama yang sama, kemudian kita membuat partisi baru yang di sebut Logocal Volume. Kita bisa memasukan kapasitas sendiri seolah olah semua hard disk yang kita tambahkan menjadi satu. Untuk membaca gambar, membacanya dari bawah agar lebih jelas.

Untuk konfigurasi iSCSI Target, menggunakan sistem operasi CentOS 6.6 dan untuk konfigurasi.

iSCSI Initiator menggunakan sistem oprasi Debian 7 dan Windows 7.

Pada saat konfgurasi iSCSI Target, diberikan masing-masing IP Address initiator dan user initiator masing-masing yang berfungsi sebagai keamanan yang bisa mengakses ke target hanya IP Address tertentu dan menggunakan user dan password agar bisa menggunakan hard disk yang di share oleh target. Untuk memformat partisi yang dishare oleh target adalah Initiator Debian. Kita lebih sering memformat partisi NTFS menggunakan Windows, padahal kita adalah pengguna sistem oprasi Linux. Memformat ini bisa menjadikan pengetahuan memformat partisi NTFS.

Untuk Initiator Windows, tidak perlu memformat partisi NTFS lagi, karena sudah di format pada sistem operasi Debian. Jadi kita hanya perlu melakukan koneksi ke target iSCSI agar mendapatkan partisi yang dishaing oleh target.

Konfigurasi :

Konfigurasi Target (CentOS 6.6)

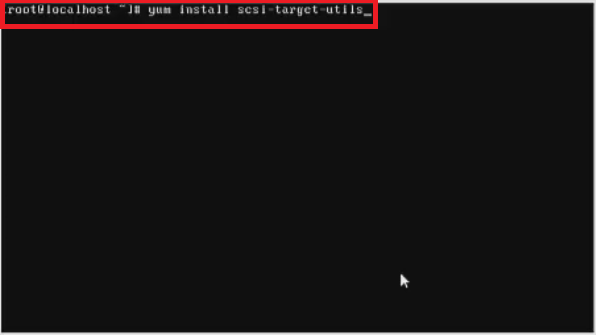

1. Pada Centos,install ISCSI target dengan perintah

yum install scsi-target-utils -y

2. Sekarang mari kita check disk yang baru saja kita buat dengan perintah

fdisk -L

Lihat yang bagian Disk /dev/sbd,itu merupakan Disk yang ditambahkan 8GB

3. Sekarang kita buat partisi pada Disk yang tadi untuk digunakan ISCSI dengan perintah :

fdisk /dev/sdb

Keterangan :

n : Membuat partisi baru

p : Memilih primary partition

1 : memilih partition number

1024M : Memilih partition yang akan di buat

w : Memilih partisi yang akan di buat

4.Sekarang kita format partisi untuk ISCSInya

mkfs.ext4 /dev/sdb1

5.Buat physical volume untuk /dev/sdb1

pvcreate /dev/sdb1

6.Buat volume group di /dev/sdb1

vgcreate (nama yang ingin di buat,saya memakai delberd) /dev/sdb1

7.buat logical volume dengan size 1024mb

lvcreate -L 1024M -n lviscsi (nama yang di buat tadi,saya memakai lvdelberd)

8.jika sudah,sekarang konfigurasi file target.conf

vi /etc/tgt/target.conf

edit file tersebut seperti pada bagian teks yang sudah di warnai

9.jika sudah benar ,kita restart

service tgtd restart

pastikan dalam restart semua ok

10.sekarang kita test hasil konfigurasi ISCSI pada client debian.

setting ip pada client debian ,saya menggunakan IP172.16.11.61/24

setelah setting ip lalu install ISCSI initiator pada debian,pada saat penginstalan di minta memasukkan DVD binary 1.

untuk setting ip di debia ( nano /etc/network/interface)untuk restart debin (service networking restart)untuk install ISCSI initiator (apt-get install open-iscsi)

11.jika instalasi selesai,edit file iscsid.conf

nano /etc/iscsi/iscsid.conf

hapus tanda pagar (#) pada node.startup=automatic tambahkan tanda pagar(#) pada tulisan node.startup=manual

kemudian save file tersebut,lalu restart ISCSI nya

12.jika saat restart semua harus OK semua,lalu sekarang kita lihat ISCSI tergetnya

iscsiadm -m discovery -t st -p (ip tadi saat di centos ) 172.16.11.60

13.jika sudag muncul ISCSI targetnya,sekarang kita bisa lakukan login ISCSI,bila belum muncul ISCSI Target,mungkin ada kesalahan dalam konfigurasi ISCSI target.

iscsiadm -m node --login

14.sekarang kita cek session ISCSI

iscsiadm -m sesion -o show

15.kemudian lakukan konfirmasi partisi ISCSI

cat /proc/partitions

lihat yang sdb,itu merupakan harddisk ISCSInya.

16.Bisa juga kita cek dengan perintah fdisk

fdisk -l

sekarang kita uji coba ISCSI pada windows 7.pastikan ip sudah di konfiurasi,saya memakai ip 172.16.11.62/24

17.Pertama klik start > Control Panel > Administrative tools >

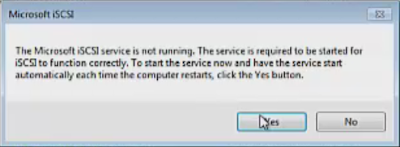

ISCSI Initiator ,nanti akan ada notifkasi,dan klik yes

18.kemudian akan muncul ISCSI initiator properties seperti gambar di bawah ini

19.Masukkan IP ISCSI target pada kolom target,kemudian klik quick connect,kemudian nanti akan muncul ISCSI target,dengan statuc connected,klik done.

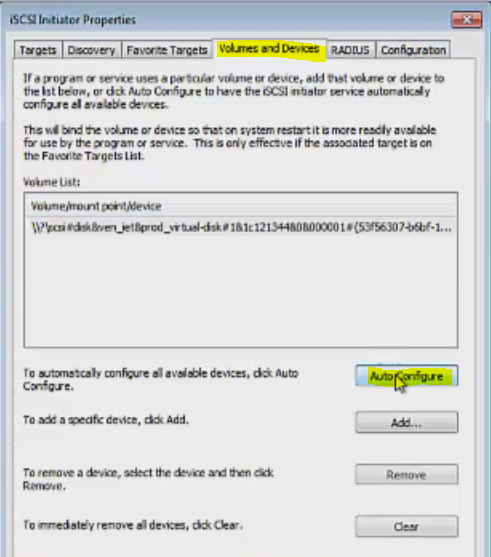

20.kembali ke ISCSI initiator properties,klik pada tab volumes and devices,lalu klik auto configure,kemudian akan muncul sesuatu di volume list,jika sudah klik OK

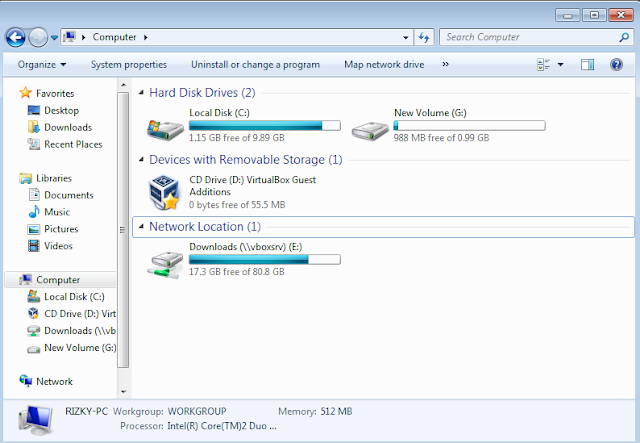

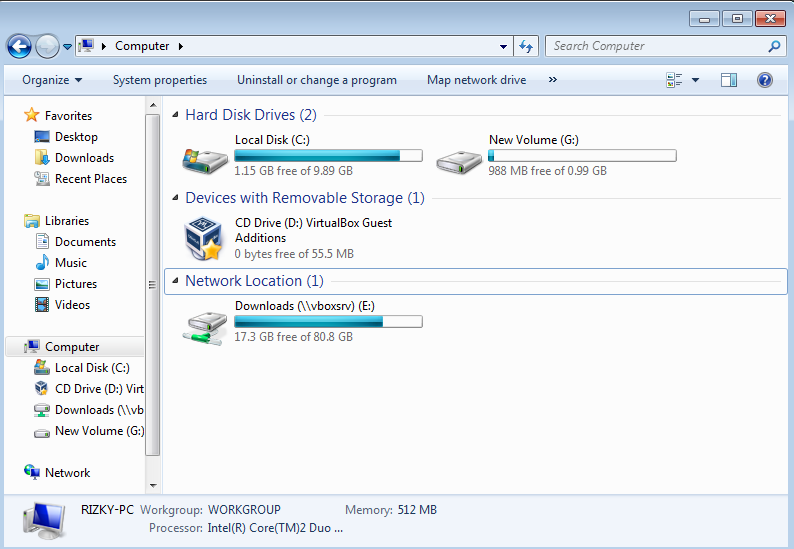

21.sekarang saatnya masuk ke disk management,klik windows explorer,klik kanan pada conputer,pilih manage,lalu klik disk management,nanti akan langsung muncul Notifikasi,centang pada disk 1,pilih format MBR,lalu ok
